مقدمة

لا يتآكل خط أنابيب المخلفات عادة بنفس المعدل من طرف إلى آخر.

قد يظل القسم المستقيم في الخدمة بينما يبدأ الكوع في إظهار التآكل قبل ذلك بكثير. يمكن أن يحدث نفس الموقف حول المخفضات والمحملات وأقسام تفريغ المضخة.

بالنسبة لمشغلي التعدين ومشتري الأنابيب، فإن هذا يخلق مشكلة عملية. نادرًا ما يكون استبدال المسار بالكامل بسبب وجود عدد قليل من مواقع التآكل العالي- هو الأسلوب الأكثر منطقية. وفي الوقت نفسه، فإن مجرد زيادة سمك جدار الأنبوب لا يعالج دائمًا سبب تآكل هذه الأجزاء بشكل أسرع.

المشكلة الحقيقية هي في كثير من الأحياناتجاه التدفق وحركة الجسيمات والتأثير المحلي.

تم تصميم أنابيب وتركيبات مخلفات UHMWPE لتوفير سطح داخلي مقاوم للتآكل-في خدمة الملاط الكاشطة. يساعد فهم مكان حدوث التآكل فعليًا في تحديد ما إذا كان UHMWPE مناسبًا لخط الأنابيب وما هي المكونات التي تستحق أكبر قدر من الاهتمام.

لماذا يرتدي الأنبوب المستقيم والمرفق بشكل مختلف

داخل الأنبوب المستقيم، ينتقل الملاط بشكل عام في نفس الاتجاه.

تتحرك الجزيئات المعدنية على طول خط الأنابيب، على الرغم من أنها لا تزال تخلق اتصالاً مستمرًا بالجدار الداخلي. تعتمد كمية التآكل على صلابة الجسيمات وتركيزها وحجمها وشكلها وسرعة التدفق.

الكوع يغير الوضع.

يجب أن يغير الملاط اتجاهه، لكن الجزيئات الصلبة لا تتبع دائمًا الطور السائل بشكل مثالي. يمكن للجسيمات الأثقل أو الأكبر حجمًا أن تستمر في اتجاه الجانب الخارجي من الانحناء قبل تغيير الاتجاه.

يمكن أن يؤدي تأثير الجسيمات المتكرر والانزلاق إلى إنشاء منطقة تآكل مركزة.

وهذا هو أحد الأسباب التي قد تجعل فحص خط الأنابيب يظهر ظروفًا مختلفة جدًا بين المقطع المستقيم والمرفق القريب.

يمكن أن تكون أقسام تفريغ المضخة مختلفة أيضًا

يمكن أيضًا أن تواجه المنطقة الواقعة أسفل مجرى المضخة مباشرةً ظروفًا صعبة.

يدخل الملاط إلى خط الأنابيب بسرعة تدفق محلية عالية، ويمكن للجزيئات الأكبر حجمًا أن تخلق تأثيرًا متكررًا على الجدار الداخلي.

إذا تم وضع المضخة والمخفض والكوع بالقرب من بعضهما البعض، يصبح نمط التدفق أكثر تعقيدًا.

هذا لا يعني أن كل منفذ مضخة سيكون له نفس معدل التآكل. يعتمد الأداء الفعلي على الملاط وتصميم النظام.

بالنسبة لمشتري الأنابيب، من المفيد تقديم معلومات حول مواقع المضخات عند مناقشة مواد خط الأنابيب. قد لا يكون لدى المورد الذي ينظر فقط إلى DN والضغط معلومات كافية لفهم ظروف التآكل الفعلية.

حجم الجسيمات مهم

يمكن أن يكون لملاطتي المخلفات تركيزات مماثلة من المواد الصلبة ولكنهما ينتجان تآكلًا مختلفًا للأنابيب.

قد يتصرف الملاط الناعم والموحد نسبيًا بشكل مختلف عن الملاط الذي يحتوي على جزيئات معدنية أكبر حجمًا وزاوية.

صلابة الجسيمات هي عامل رئيسي آخر.

على سبيل المثال، يمكن أن تكون المواد الغنية بالكوارتز- شديدة الكشط. يمكن للجسيمات الزاوية أيضًا أن تخلق اتصالًا أكثر عدوانية مع السطح الداخلي مقارنة بالجسيمات المستديرة.

ولهذا السبب فإن "ملاط المخلفات" وحده لا يعد وصفًا كافيًا عند اختيار أنبوب مقاوم للتآكل-.

للاستفسار عن أنابيب مخلفات UHMWPE، تتضمن المعلومات المفيدة ما يلي:

تكوين الطين

تركيز المواد الصلبة

حجم الجسيمات

صلابة الجسيمات

سرعة التدفق

ضغط العمل

قطر الأنبوب

تخطيط خط الأنابيب

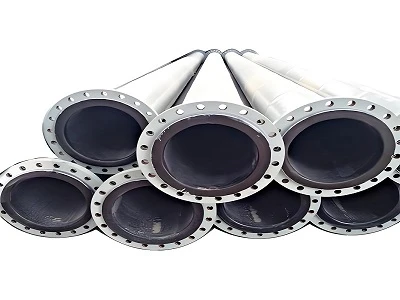

لماذا يتم استخدام UHMWPE في مواقع التآكل العالي-.

图 1

تمتلك UHMWPE مجموعة من الخصائص التي تناسب خدمة الملاط الكاشطة.

تساعد مقاومتها للتآكل على التعامل مع الاتصال المستمر بالجسيمات. يوفر السطح الداخلي الأملس احتكاكًا منخفضًا، بينما تتمتع المادة أيضًا بمقاومة جيدة للمواد الكيميائية ومقاومة الصدمات.

بالنسبة لنظام المخلفات، يمكن أن تكون هذه الخصائص مفيدة في كل من الأنابيب المستقيمة والتجهيزات.

يكون السطح الأملس ذا أهمية خاصة حول المناطق التي تتحرك فيها الجزيئات المعدنية باستمرار عبر خط الأنابيب. يمكن أن يقلل الاحتكاك وميل المواد الدقيقة إلى البقاء متصلة بالجدار الداخلي.

يمكن أيضًا تصنيع تجهيزات UHMWPE للأكواع ومكونات خطوط الأنابيب الأخرى، مما يسمح للمادة المقاومة للتآكل -بالاستمرار عبر المناطق التي تتغير فيها ظروف التدفق.

ماذا عن الأكواع المطاطية-الفولاذية المبطنة؟

يعد الفولاذ المبطن بالمطاط-خيارًا-مستقرًا لأنظمة الملاط الكاشطة.

يوفر الجسم الفولاذي الصلابة والقوة الهيكلية. تعمل البطانة المطاطية كسطح عمل ويمكن أن توفر مقاومة جيدة للتآكل والصدمات عندما تكون التركيبة المطاطية مطابقة بشكل صحيح للملاط.

بالنسبة للتركيبات الثقيلة-التي تتطلب هيكلًا فولاذيًا صلبًا، يتمتع هذا البناء بمزايا واضحة.

يتعامل UHMWPE مع المشكلة بشكل مختلف.

توفر مادة UHMWPE نفسها سطح العمل. لا توجد بطانة مطاطية منفصلة تحتاج إلى ربطها بجسم الأنبوب الفولاذي. توفر المادة أيضًا احتكاكًا منخفضًا ومقاومة كيميائية ووزنًا أقل بكثير من النظام التقليدي المعتمد على الفولاذ-.

يعتمد الاختيار على ظروف التشغيل الفعلية، ولكن يمكن أن يكون UHMWPE جذابًا عندماتآكل موضعي، احتكاك منخفض وسهولة التعاملهي اعتبارات مهمة.

لا تحدد الأنبوب المستقيم فقط

أحد الأخطاء الشائعة في شراء خطوط أنابيب الملاط هو تحديد الأنبوب الرئيسي أولاً ومعاملة التركيبات كعناصر ثانوية.

بالنسبة للمخلفات الكاشطة، يمكن أن يؤدي ذلك إلى عدم تطابق.

إذا كان الأنبوب المستقيم من نوع UHMWPE ولكن الأكواع مصنوعة من مادة ذات خصائص تآكل مختلفة جدًا، فقد يظل خط الأنابيب به مواقع معرضة للخطر.

الطريقة الأفضل هي النظر إلى مسار الملاط الكامل:

مخرج المضخة ← الأنبوب المستقيم ← المخفض ← الكوع ← الأنبوب المستقيم ← نقطة الإنطلاق ← الكوع

سيختلف التكوين الفعلي من مشروع إلى آخر، لكن المبدأ هو نفسه.

تستحق مواقع التآكل الأعلى- الاهتمام أثناء الاختيار الأولي للمادة، وليس بعد الفشل الأول.

ميزات المنتج

مقاومة عالية للتآكل

يعتبر UHMWPE مناسبًا للمخلفات والطين المعدني حيث يمكن أن يتسبب الاتصال المستمر بالجزيئات الكاشطة في حدوث تآكل داخلي.

سطح داخلي أملس

يدعم سطح الاحتكاك المنخفض- تدفق الملاط ويمكن أن يقلل من ميل الجزيئات المعدنية الدقيقة إلى البقاء ملتصقة بجدار الأنبوب.

مقاومة جيدة للتأثير

يمكن للمادة التعامل مع تأثير الجسيمات المتكرر، وهو أمر مهم بشكل خاص حول المرفقين والتغيرات الأخرى في اتجاه التدفق.

المقاومة الكيميائية

يتمتع UHMWPE بمقاومة جيدة للعديد من الوسائط الحمضية والقلوية والمالحة التي قد تحدث في التعدين ومعالجة المعادن.

خفيف الوزن

يتميز UHMWPE بخفة وزنه نسبيًا مقارنةً بأنظمة الأنابيب التقليدية-المعتمدة على الفولاذ، مما يجعل التعامل معه وتحديد موضعه أسهل.

تجهيزات UHMWPE متاحة

يمكن توفير الأكواع وفلنجات الوصلات والمكونات الأخرى للتطبيقات التي يحتاج فيها خط الأنابيب إلى مادة مقاومة للتآكل -من خلال مقاطع التآكل المستقيمة والعالية-.

图 2

معلمات المنتج

يجب اختيار القطر المناسب ومعدل الضغط وتصميم التركيب وفقًا لخصائص الملاط والتخطيط الفعلي لخط الأنابيب.

المقارنة: UHMWPE مقابل -الفولاذ المبطن بالمطاط

يتمتع الفولاذ المبطن بالمطاط بمكانة قوية في نقل الملاط الكاشط.

يوفر الجسم الفولاذي الصلابة والقوة الميكانيكية، بينما توفر البطانة المطاطية السطح المعرض للملاط. يمكن اختيار مركبات مطاطية مختلفة لظروف التآكل والصدمات المختلفة.

يقدم UHMWPE مجموعة مختلفة من الخصائص.

بالنسبة لخطوط الأنابيب ذات المتطلبات الهيكلية أو الميكانيكية الشديدة، قد يظل الفولاذ المبطن بالمطاط خيارًا مناسبًا.

يصبح UHMWPE مثيرًا للاهتمام بشكل خاص عندما يكون الاهتمام الرئيسي هو ذلكالتآكل الداخلي المستمر جنبًا إلى جنب مع-تدفق الملاط منخفض الاحتكاك والتعرض للمواد الكيميائية وسهولة التعامل.

النقطة المهمة هي مقارنة نظام الأنابيب الكامل بدلاً من الحكم على المادة من خلال مقاومة التآكل وحدها.

التعليمات

لماذا تتآكل أكواع المخلفات بشكل أسرع من الأنابيب المستقيمة؟

يغير الملاط اتجاهه عند المرفق. يمكن أن تؤثر الجزيئات الصلبة على الجزء الخارجي من الانحناء بشكل أكبر، مما يؤدي إلى تآكل موضعي.

هل يجب أن يستخدم المرفقان نفس مادة الأنبوب المستقيم؟

ليس بالضرورة، ولكن يجب اختيار مادة التركيب وفقًا لنفس ظروف الملاط. بالنسبة للمخلفات شديدة الكشط، فإن استخدام مادة-مقاومة للتآكل في أقسام التآكل المستقيمة والعالية-يمكن أن يساعد في الحفاظ على نظام أكثر اتساقًا.

هل يمكن استخدام أكواع UHMWPE مع أنابيب مخلفات UHMWPE؟

نعم. يمكن توفير أكواع UHMWPE لأنظمة الأنابيب المتوافقة، مع تحديد طريقة التوصيل والأبعاد وفقًا لتصميم خط الأنابيب.

هل الفولاذ المبطن بالمطاط-أفضل للمرفقين؟

يوفر الفولاذ المبطن بالمطاط- صلابة هيكلية عالية ويمكن أن يوفر مقاومة جيدة للتآكل والصدمات عند تحديد درجة المطاط بشكل صحيح. يوفر UHMWPE وزنًا أقل، واحتكاكًا منخفضًا، ومقاومة تآكل عالية. يعتمد الملاءمة الأفضل على ظروف التشغيل الفعلية.

طلبأوهموباقتباس الأنابيبn

لأنابيب التعدين UHMWPE، الأنابيب الفولاذية المبطنة UHMWPE، أكواع UHMWPE وفلنجات الوصلة، أرسل لنا:

DN + PN + نوع الملاط + تركيز المواد الصلبة + حجم الجسيمات + معدل التدفق + طول خط الأنابيب + الكمية
